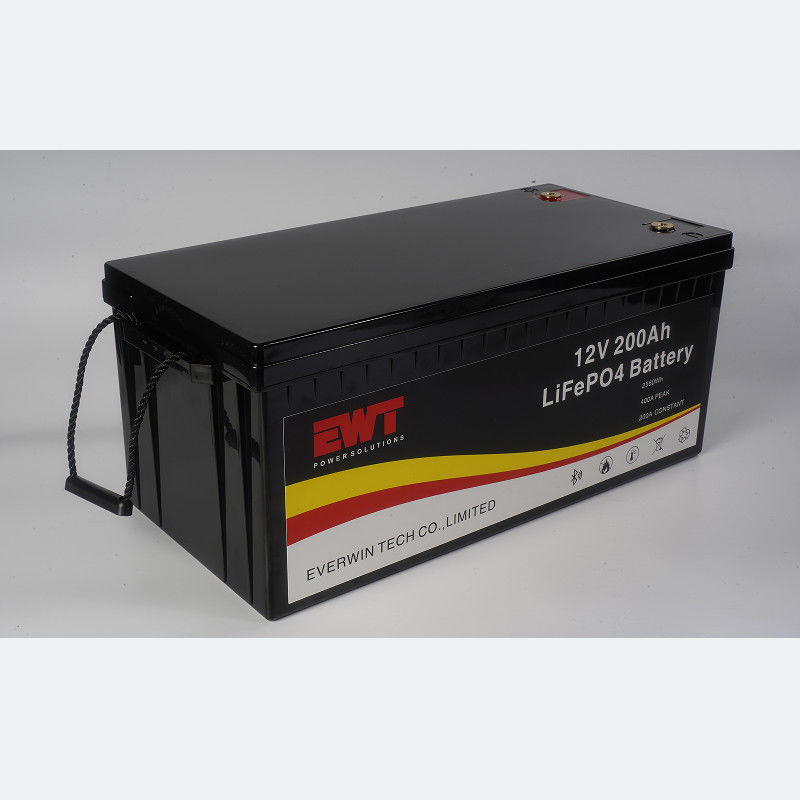

بطارية 12 فولت 200 أيه إيه 26650 32700 بطارية الليثيوم الحديد الفوسفاتية بطارية تخزين الطاقة

12 فولت 200 أيه إيه 26650 32700 بطارية لتخزين الطاقة من الليثيوم الحديد الفوسفات

تصميم دائرة شحن بطارية ليثيوم أيون

وفقًا للخصائص الهيكلية للبطاريات الليثيوم أيون، يجب أن يكون أقصى فولتاج إنهاء الشحن 4.2 فولت، والذي لا يمكن شحنه بشكل مفرط.وإلا فإن البطارية سوف يتم التخلص منها بسبب الكثير من أيونات الليثيوم على الكهرباء الإيجابية. لديها متطلبات شحن وتفريغ عالية ، ويمكن شحنها مع شاحن خاص للتيار الثابت والجهد الثابت. عادة بعد شحن التيار الثابت إلى 4.2 فولت / قسم ، يمكن شحن الشاحن من خلال شاحن الجهد الثابت.يتم نقلها إلى شحن الجهد الثابت، ويجب إيقاف الشحن عندما ينخفض التيار الشحن الجهد الثابت إلى أقل من 100mA.يمكن التحكم في تيار الشحن بين 135 ~ 2025mA)يمكن تحديد تيار الشحن التقليدي عند حوالي 0.5 ضعف سعة البطارية ، ووقت الشحن حوالي 2 ~ 3 ساعات.

بسبب الهيكل الداخلي للبطارية الليثيوم أيون، لا يمكن أن يتحرك أيونات الليثيوم إلى الكهرباء الإيجابية أثناء التفريغ،ويجب الاحتفاظ بجزء من أيونات الليثيوم في الأقطاب السلبية لضمان أن أيونات الليثيوم يمكن أن تكون مضمنة بسلاسة في القناة خلال الشحن التاليوإلا، فإن عمر البطارية يقلل وفقا لذلك. لضمان أن بعض أيونات الليثيوم تبقى بعد التفريغ في طبقة الجرافيت،يجب أن يكون الجهد الأدنى في نهاية التفريغ محدودة بدقة، أي أن بطارية ليثيوم أيون لا يمكن تفريغها بشكل مفرط. عادة ما يكون فولتاج إنهاء التفريغ 3.0V / خلية ، ويجب ألا يكون الجهد الأدنى أقل من 2.5V / خلية.طول وقت تفريغ البطارية يرتبط بقدرة البطارية وحجم تيار التفريغ.

مبدأ دائرة شحن بطارية ليثيوم أيون

المبدأ: شحن البطارية بتوتر ثابت لضمان عدم زيادة شحنها. فولتاج المدخل DC أعلى بـ 3 فولت من فولتاج البطارية المشحونة.W1 و TL431 تشكل دائرة تنظيم الجهد المعدلة بدقة، Q2 ، W2 و R2 تشكل دائرة ثابتة للتيار القابل للتعديل ، و Q3 ، R3 ، R4 ، R5 و LED هي دوائر إشارة الشحن.سيتراجع تيار الشحن تدريجياً، وسوف ينخفض انخفاض الجهد على R4 عندما تكون البطارية مشحونة بالكامل، بحيث Q3 سيتم قطعها، وسوف يكون LED مغلقة، لضمان أن البطارية يمكن أن تكون كافية،الرجاء الاستمرار في الشحن لمدة 12 ساعة بعد إطفاء ضوء المؤشرعند الاستخدام، يرجى تركيب رائداتور مناسب ل Q2 و Q3.
